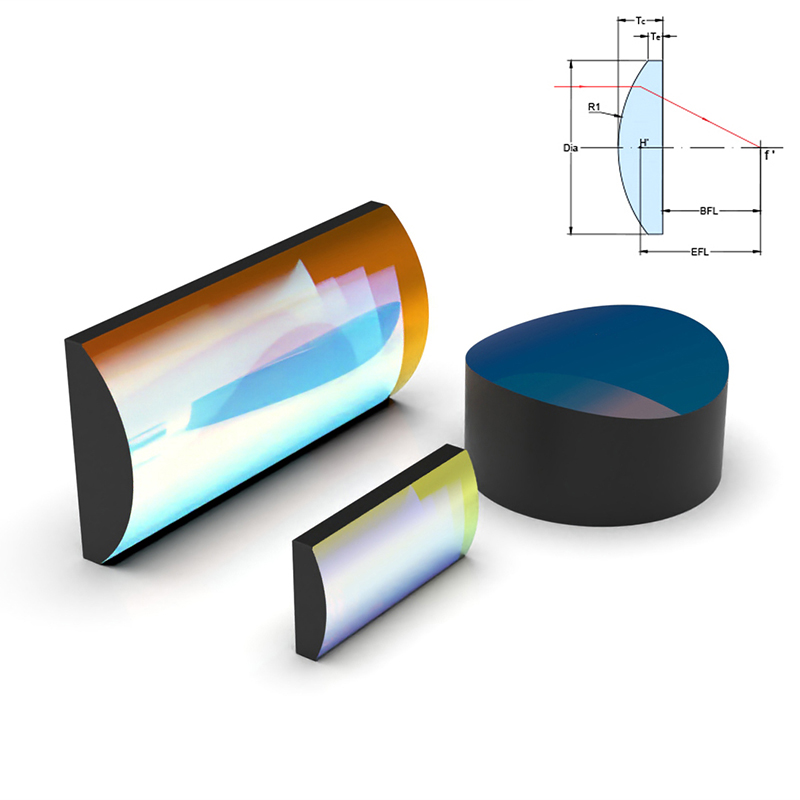

平凸柱面透镜

  • Category:光学透镜
  • 留言量:3712
  • 光洁度:40-20
  • 表面面型:λ/4
  • 有效孔径:90%
  • 尺寸误差:+0.0/-0.1mm
  • 产品手册:平凸柱面透镜是一维放大应用的理想选择。球面透镜对入射光在两个方向上的作用是对称的,而柱面透镜对入射光只有一个方向上的作用。典型的应用是用一对柱面透镜实现变形光束的整形。一对平凸柱面透镜可以用于准直和圆形化激光二极管的输出。另一个可能的应用是用单个柱透镜将发散的光束聚焦到探测器阵列上。为了最小化球差,当将准直光束会聚成一条线时,准直光应从透镜的曲面入射,而当准直线光源时,应将线光源入射到透镜的平面。
基础信息

平凸柱面镜可加工常规指标
材料 光学玻璃、光学晶体等
产品类别 平凸柱面镜
加工直径(mm) 5-500
直径公差(mm) ±0.03
厚度公差(mm) ±0.03
表面光洁度(美标) 60-40或10-5
表面精度 λ/10@632.8nm或者更高
焦距误差 ±2%
通光孔径 >90%
偏芯 <3′或更高
倒角 0.2mmX45°
镀膜 按需求定制

平凸柱面透镜典型的应用是用一对柱面透镜实现变形光束的整形。一对平凸柱面透镜可以用于准直和圆形化激光二极管的输出。另一个可能的应用是用单个柱透镜将发散的光束聚焦到探测器阵列上。

为了最小化球差,当将准直光束会聚成一条线时,准直光应从透镜的曲面入射,而当准直线光源时,应将线光源入射到透镜的平面。
