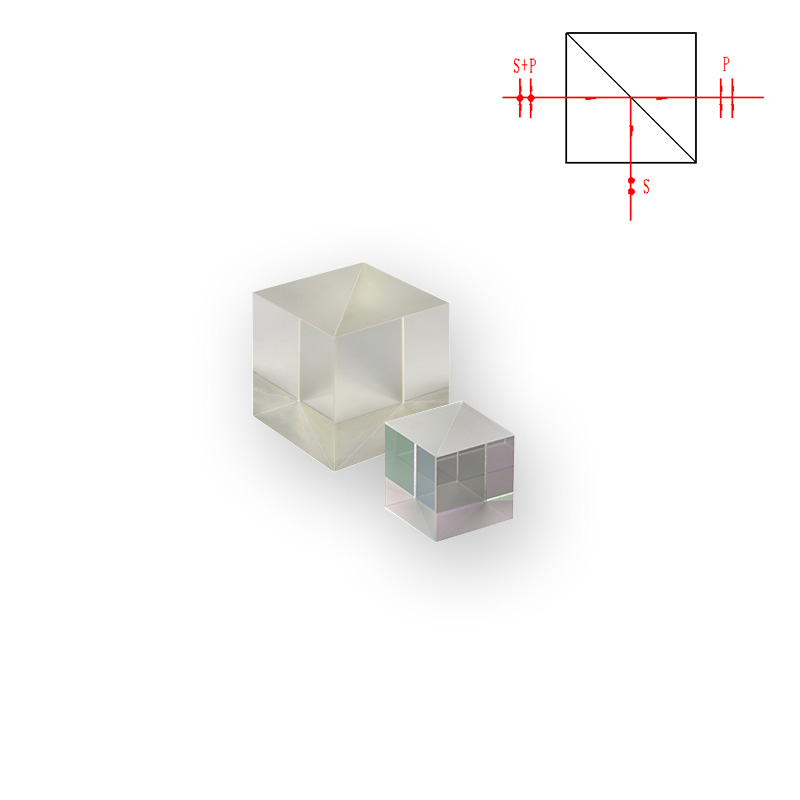

立方体偏振分光镜

  • Category:分光镜
  • 留言量:706
  • 光洁度:40-20
  • 表面面型:λ/4
  • 有效孔径:90%
  • 光学偏心:<45″
  • 产品手册:立方体消偏振分光镜由两个棱镜构成,其中一个棱镜的斜面上镀有介质分光膜。然后,将两个棱镜用胶合剂粘合;偏振分束器立方会将S和P偏振光分成不同的两个方向。
基础信息

偏振分光镜加工常规指标
材料 光学玻璃
产品类别 偏振分光镜
加工尺寸(mm) 5-100
直径公差(mm) ±0.05
表面光洁度(美标) 60-40或更高
表面精度 λ/8@632.8或更高
损伤阈值 >500mJ/cm2,20ns,20Hz,@1064nm
通光孔径 >90%
消光比
单波长>1000:1,宽带>100:1/>1000:1
透过率 单波长:Tp>95%,Ts<1%
宽带: Tp>90%,Ts<1%
反射率 单波长:Rs>99%,Rp<5%
宽带: Rs>99%,Rp<10%
倒角 保护性倒角
镀膜 胶合面镀PBS膜,所有直角面镀增透膜

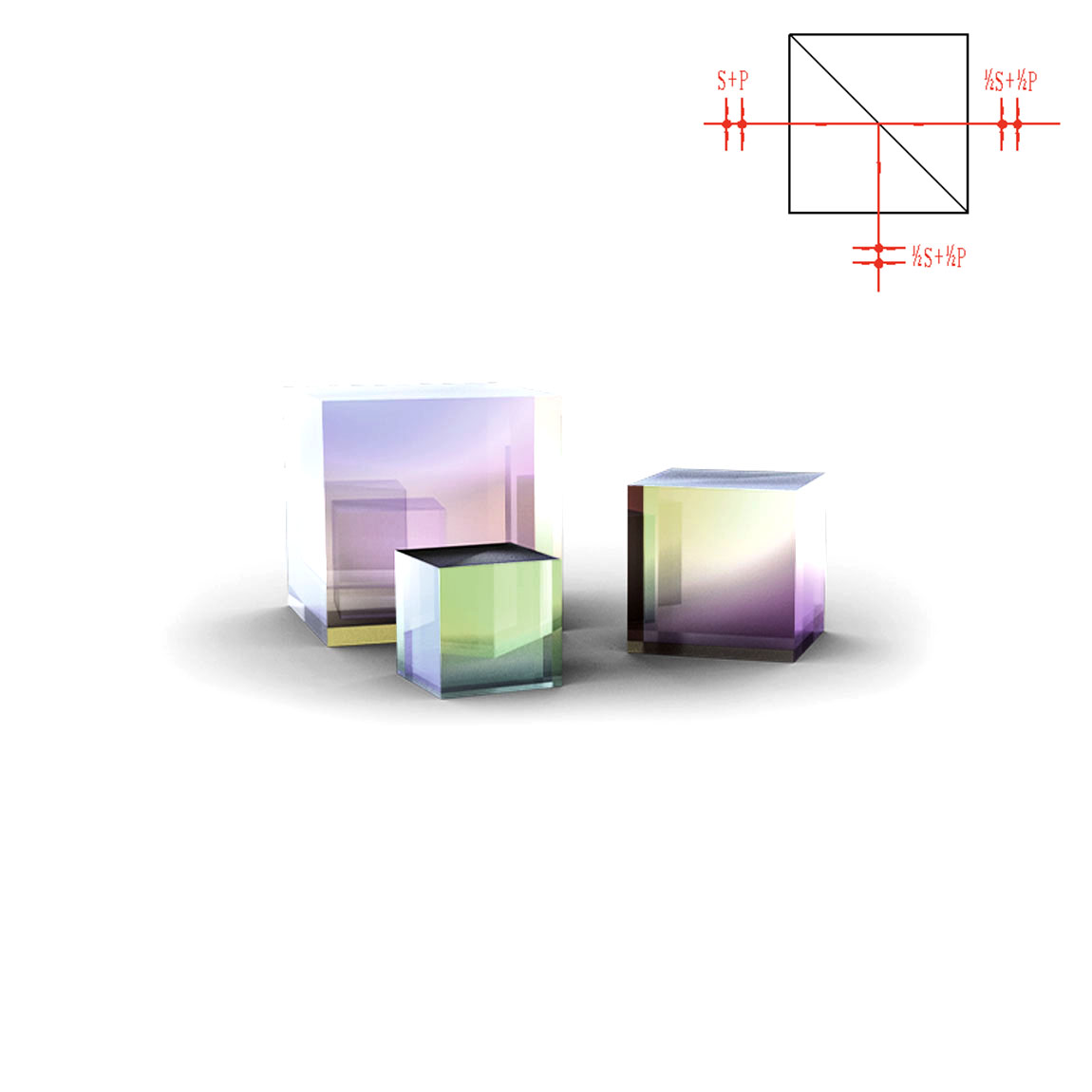

立方分光镜,在直角棱镜的斜面镀一层膜,再胶合一个同样的直角棱镜,组成立方分光棱镜。可避免平板分光镜的像散,镀膜没有直接暴露,不易损坏和腐蚀。与平板分光镜相比,分光棱镜的反射及透射光光程是相等的。在透光时,分光棱镜没有光线偏移造成的影响,所以不会存在光束平移,鬼像以及干涉的困扰。用于分光及成像。45°角入射时无需长时间校准。


迈璞光电提供多种板型分束器:UV熔融二氧化硅(250 - 1700 nm), IR熔融二氧化硅(900 - 2600 nm),氟化钙(1 - 8 m),硒化锌(1 - 14 m),覆盖UV- mir波长范围。

UV熔融二氧化硅分束补偿板也可用。


我们还提供用于Nd:YAG波长(1064 nm和532 nm)的分束器。
